1．总 则
1．设计概述
1.1 本技术规格书适用于电子行业超纯水装置，它提出设备的设计、结构、性能、安装和试验等方面的技术要求；本纯水装置项目设备包括：砂滤+碳滤系统、二级反渗透（RO）系统、EDI电去离子系统及其辅助系统。
1.2 提供一套满足双氧水生产工艺所需，达到相关化工行业要求的高质量产品及其相应服务。
1.3 在设备设计和制造中所涉及的各项规程，规范和标准均遵循现行最新版本的中国国家标准或行业标准或国际标准。对国家有关安全、环保等强制性标准，均满足其要求。
1.4 本项目为水处理工艺系统总承包项目，负责设计、设备供货、系统安装、系统调试和相关技术服务。
1.5 设备采用的专利技术涉及到的全部费用均被认为已包含在设备报价中；保证业主不承担有关专利的一切责任。
1.6 根据招标方提供的资料，合理、美观布置设备。
1.7 根据招标方提供的资料，科学选择工艺流程，最大限度地提高水的利用率。
2．设计简介
本项目纯水系统的处理工艺流程分为：多介质过滤器+活性炭系统、双级反渗透脱盐系统、EDI高纯水系统三部分。
A. 预处理系统
城市管网供水中含有多种杂质，如悬浮物、胶体、有机物和无机盐等，为保证本系统中反渗透部分的正常运转，则必须先去除水中的悬浮物、胶体、有机物、浊度等，使反渗透的进水达到要求，故本系统设置原水预处理系统。反渗透前的预处理部分选用多介质过滤器+活性炭系统。装置配置蝶阀来实现设备的启动、运行、反洗、停机备用等操作的自动控制。
B. 脱盐处理系统
反渗透脱盐技术是近二十几年来新兴的高新技术，它利用反渗透原理，采用具有高度选择透过性的反渗透膜，能使水中的无机盐去除率达到99%，同时，也能脱除水中的各种有机物、微粒，大大提高产品清洗合格率，且无污染，因而在纯水制备方面得以广泛采用。经过预处理后合格的原水进入置于压力容器内的膜组件，水分子和极少量的小分子有机物通过膜层，经收集管道集中后，通往产水管再注入纯水箱。
本系统设置了二级反渗透装置，作为系统的主要除盐设备。反渗透系统采用进口的DOW低压膜元件。同时系统的进水、产水和浓水管道上都装有一系列的控制阀门、流量、电导率、压力表等监控仪表及程控操作系统，它们将通过PLC控制系统实现设备长期的保质、保量系统化运行。二级RO水箱设置水封装置，隔离空气污染。
C. EDI精处理系统
EDI 系统是目前世界上最先进的纯水深度处理系统，具有连续工作，产水水质稳定，无需酸碱化学再生，无环境污染等显著优点，代表着纯水深度处理的方向，正逐步取代传统的离子交换混床系统。
EDI高纯水部分设置了0.45μ滤器、EDI装置等，以进一步去除水中的颗粒、剩余的微量离子等；随着纯水纯度的升高,我们所选用设备和管道等材料等级也相应提高。本EDI 装置模块选用了美国IONPURE公司的产品。
D.管道系统
系统内工艺管道因处理工序的不同而采用了不同等级管道材料，其中预处理系统、反渗透系统的低压管路部分到出水均采用U-PVC管道，反渗透高压管路则采用承压好的不锈钢管。 管道材料的分级采用在满足工艺系统要求的情况下，兼顾了系统的经济性、合理性，一定程度上降低了系统造价，节约投资。
E. 水泵
系统内所有的水泵在不同的处理阶段，采用了不同等级的不锈钢材质。在反渗透系统及EDI系统前，选用了304SS材质的水泵，而在循环精处理供水部分，化学清洗装置选用的水泵均采用了316SS的材质。
2．设计依据
1.工程概况
1.1 建设单位: xxx电子科技有限公司
1.2 项目名称: 10m3/h高纯水系统。
1.3 工程地点:xxx电子科技有限公司指定地点
2. 设计依据如下：
本方案是公司依据客户的具体要求，同时结合化工行业用水的特点，专为：电子行业超纯水而设计，系统具体性能及参数如下：
1）产水用途：生产工艺用水
2）系统配置：MMF+ACF+2RO+EDI
3）运行方式：自动/手动互换
4）供水方式：24 小时连续供水
5）设计原水水源：市政自来水；水温：25oC

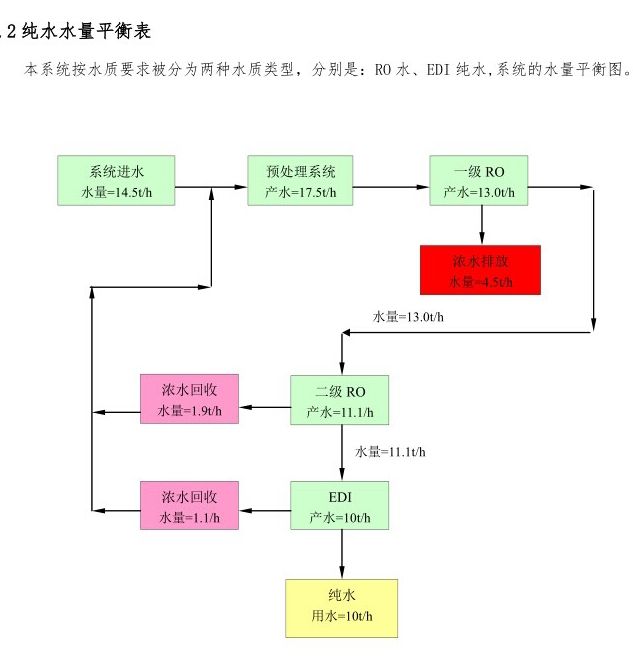

6）各段系统产水量：见下表

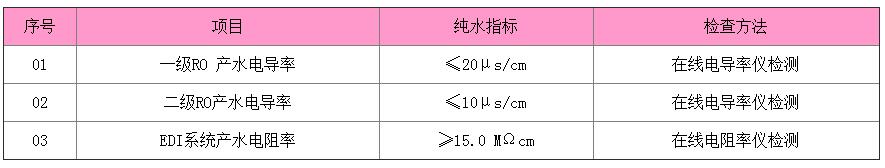

3. 超纯水技术指标
